一、安全注意事項

△ 使用前請認真閱讀此說明說，以便正確使用。

△  請有專業資格的人或內行人士對冰機進行安裝和檢修。

△  切勿將手指、頭發、衣物等接觸風扇、冰刀等旋轉部位。

△  切勿直接著摸機組高溫銅管部位。

△  嚴禁操作人員帶電維護機組高壓帶電部位。

△  建議操作人員佩帶帽子，如為長發請將其盤起。

△ 請留意機組上的安全注意標志，以免給您帶來不必要的麻煩。在產品上您將看到如下形式的安全注意事項：

“警告”欄內文字提醒您可能會有危險，請一定要仔細閱讀內容后再小心進行

“注意”欄內文字提醒您可能會有損害制冰機的情況，請一定要仔細閱讀內容后再小心進行

“重要”欄有兩個作用：

1、告訴操作者注意重要信息

2、有效的技術服務信息，忽略這些說明可能會影響工作效率。

二、安裝調試

1、  基本安裝要求：

（1）、電源要求380V  、 三相四線  、 50HZ。

（2）、要求安裝機組位置通風良好，避免潮濕。遠離散熱設備，避免太陽直射的地方，環境溫度5℃-35℃為適合機組運行范圍。

（3）、要求用戶提供制冰機所必須的水源（為了使機組可靠安全的運行，建議水壓方面在0.1Mpa～0.6Mpa為佳）。

2、  整機安裝方法 ：

片冰機組通常與儲冰柜一起使用。用戶開箱后只須將制冰機組放到儲冰柜上，使制冰機組的落冰口和儲冰柜頂?shù)慕颖趯拾卜藕貌⒐潭ā?/span>

3、  系統水路的安裝：

我們所提供的配件中有接水管和管箍，用戶只需將水管接到水箱進水口管上然后用管箍卡緊即可，在水箱上面有進水口和溢流口的標識，溢流口主要作用是在水量過大的情況下          平衡水箱內的水位，及時導流，使多余的水不至于從水箱蓋溢出。（可參照實際標識進行安裝）。

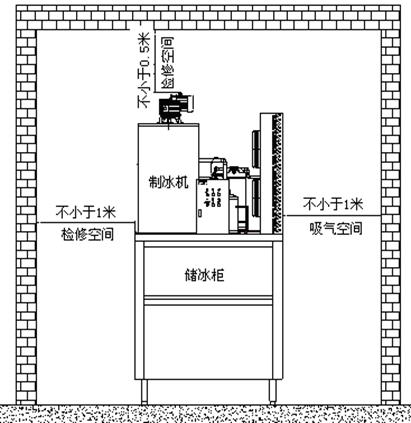

片冰機的空間要求請參照圖一

圖一

4、  電路的連接 ：

在連接電路時請先確認電源以連接到位。電源要求額定電壓380V 允許最大偏差±10%的額定電壓，確定制冰機所配置空開在下表范圍內，在制冰機所提供的電源線上已明確標明火線與零線，請在安裝時注意區分，正確接線。

空氣開關的選擇如下：

電纜購買參數如下：

CFF-0.5T ---- CFF-0.8T       2.5mm以上

CFF---1T ---- CFF-1.5T       4  mm以上

CFF---2T ---- CFF---5T       6  mm以上

5、 供水及排水：

供水要求安裝水處理系統，以便防止水垢的形成，濾去沉渣以及除去漂白粉的氣味，保證冰片的衛生。

（1）、安裝使用指南：

a)   不要將制冰機和熱水管直接連接，以免損壞塑膠管路零件，北方地區寒冷季節進水時需保溫，以免供水管結冰。

b)   如果壓力超過允許的最大壓力(0.6Mpa)，請用適當方法降低水壓。

c)   用帶密封的螺紋接頭連接，防止滴水、漏水，同時檢查手閥是否可以正常使用。

（2）、安裝排管指南:

a)   排水管需有2.5CM的落差，且不能有存水管頭

b)   地漏必須足夠大以便排出所有排水

c)   排水管路出口必須留出氣隙

（3）、供排水管的尺寸及其他參數:

制冰機組進水口水溫≤35℃，0.1MPa ≤水壓≤0.6Mpa，供水接口4分內管螺紋，排水接口6分內管螺紋。

所有型號的片冰機安裝場合的選擇及位置的選擇必須符合以上條件，如有不符請重新選擇，如強行置入，造成冰機故障，我公司不負責保修。

6、 運行：

操作流程

（1）、 第一次啟動制冰機請按以下步驟：

a)   合上總電源的空氣開關

b)   打開供水閥門，連接鹽水管往制冰桶供水

c)   開機運行制冰機，啟動以后：

請確定冰刀的方向是否正確，如不正確請立即檢查調整電源相位，保證冰刀旋轉正確。

（2）、運行后請按以下幾項檢查調試制冰機

a)   機器運行后，從觀察孔觀察蒸發器內分水盤的水位是否正確，如不正確請調節水泵上的閥門 ,分水盤內存水高過分水管5-10mm為最佳狀態。

b)   機器運轉2-5分鐘后，觀察蒸發器表面結冰層情況，冰刀切冰時是否有異常聲響，結冰面的冰是否有90%的滑落。

c)  有油視鏡的壓縮機十分鐘后觀察壓縮機油液高度，在看不到過     多泡沫時，液面應處于圖示高度。

圖二

d)   機器運轉約二十分鐘，檢查除了有壓縮機和切冰的異常聲音之外是否還有其他異常。

1》、 機組制冷管路是否異常震動

2》、 壓縮機是否松動，是否有異常聲響

3》、 減速器、水泵是否有異常聲響和震動

4》、 水箱蓋是否松動、漏水

e)   后檢查滿冰控制器是否可以正常工作，水箱內的液位控制器是否正常工作

f)   鹽水往制冰機供水系統中加適量的鹽可以大大的改善制冰的質量，從而刮冰噪音更小，而且保護設備，耗費更少的電量。鹽水泵可以自動的給制冰機供給鹽水，但鹽水桶內的鹽水一定按比例配比，并且需要及時添加或更換。通常制造每噸冰需要加鹽80-90克。

三、工作原理:

1、制冰機組

CFF系列片冰機采用高性能、低噪音的進口壓縮機，小功率為風冷機組，大功率為水冷機組。

2、制冷劑循環

氣態的制冷工質，通過壓縮機的壓縮改變?yōu)楦邷馗邏旱囊簯B(tài)工質，再通過冷凝器與外界換熱，放出熱量變?yōu)橐簯B(tài)高壓工質，通過節流裝置（膨脹閥）降壓降溫為氣液混合狀態，混合狀態的工質進入蒸發器（冰桶），吸收冰桶頂部噴淋下來水的熱量，使水降溫至冰點以下結冰，再回到壓縮機再進入下一個制冷循環。（可參見圖四）

圖四

3、冰桶(蒸發器)

片冰機工作時通過制冷機的制冷循環，將噴淋到冰桶內壁的水冷卻到冰點以下，在冰桶內壁形成冰層，再由連續旋轉的冰刀切削而下，從而實現連續的制冰過程。

四、主要技術參數：

注：重量不含冰庫數據，

以上制冰參數是基于環境溫度25℃，系統進水溫度18℃下的運行數據。因技術日新月異、產品設計的改進，說明書的變更，恕不另行通知。

工作環境所需的主要條件：

環境溫度                    5℃  ≤ 環境溫度  ≤35℃

水溫                        2℃  ≤    水溫   ≤30℃

水壓                        1bar(0.1MPa) ≤ 水壓 ≤ 6bar(0.6MPa)

額定電壓偏差                -10%  ≤  額定電壓偏差  ≤ +10%

超出以上條件范圍，制冰機將不能正常工作！

注：日產冰量直接與環境溫度和水溫相關，溫度愈高，則產冰量愈小。

五、使用及維護

維護

按照本手冊的說明對制冰機進行保養是用戶的責任。機組保養不包含在售后服務范圍內。

1、 維護操作步驟：

機械設備良好的維護和保養對設備的使用性能和使用壽命起關鍵的作用。制冰機設備應該有專門的人員維護管理，客戶應重視維護人員變動后新人員的培訓工作，保證制冰機的操作、維護、保養良好進行，避免人為誤操作造成事故和損失。

日常維護主要有以下幾項：

a)   機組的外觀衛生清潔。如蒸發器、壓縮機、冷凝器的清潔，特別是風冷式冷凝器的清潔，過多的積塵極易阻塞吸氣散熱片，造成冷凝器故障。

b)   時常清潔水箱內部及分水盤內、蒸發器內的水垢，這對生產的片冰衛生十分關鍵。

c)   檢查分水盤的水管是否分水通暢，及時清洗。

d)   檢查減速機固定螺栓是否松動。

e)   請平均每兩個月用柔軟的布料清洗蒸發器內壁、分水盤、水箱，鹽水泵，鹽水箱每15天清洗一次

f)  風冷冷凝器一個月清洗一次

2、 保養及清洗注意事項：

徹底的清洗保養必須有我公司的維修人員或經過培訓的人員才能進行。拆除制冰機時，請將各個零件放好，依據圖紙拆裝、調試。清洗過程應注意清空冰柜內的冰片，避免清洗劑的污染。清洗具體步驟如下：

a)   切斷電源

b)   準備容器用來配制清洗劑，購買PR61滅藻液用水配制

c)   將清洗劑緩緩的倒入水箱內，同時關閉進水管的供水閥

d)   切斷壓縮機電源，讓機組運行約10分鐘左右，切斷總電源

e)   放掉污水，打開供水閥進水后，再接上電源用清水清洗5分鐘，換掉污水

f)   將消毒劑倒入水箱，運行約5分鐘，換掉消毒劑

g)   最后用清水沖洗干凈,水箱蓋封好.

六、示意圖紙

附表1

附表2

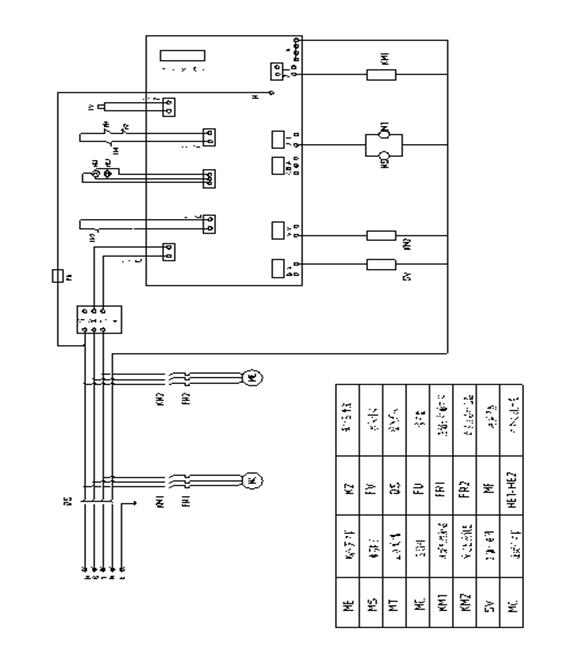

電器控制箱內部示意圖

說明：

附表3

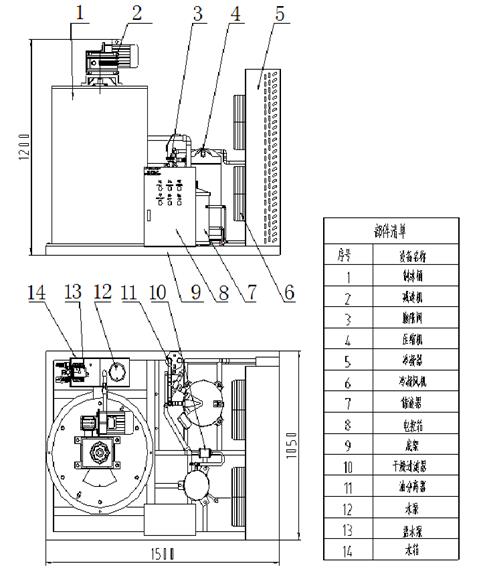

制冰機主要零部件圖
